Воздуховоды
Основные технические характеристики:
Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80°С, следует применять для воздуховодов прямоугольного сечения по большей стороне:
- до 355 мм — 0,4...0,5 мм;
- от 355 мм до 900 мм — 0,6...0,7 мм;
- от 900 мм до 1250 мм (и более) — 0,9 мм.
- до 355 мм — 0,4...0,5 мм;
- от 355 мм до 900 мм — 0,6...0,7 мм;
- от 900 мм до 1250 мм (и более) — 0,9 мм.
Воздуховоды предназначены для распределения и доставки, подготовленного по заданным параметрам, воздуха от климатического оборудования к потребителям.
Материалы, используемые для изготовления и монтажа воздуховодов:
- сталь с антикоррозионным лакокрасочным покрытием толщиной 1,0-3,0 мм;
- сталь оцинкованная толщиной 0,5-1,0 мм (в том числе спиральные трубы и фасонные элементы с ниппельным соединением).
Воздуховоды, сеть которых позволяет распределять воздух в системах кондиционирования и (или) вентиляции, делятся на 2 типа – круглого и прямоугольного сечения.
Материалы, используемые для изготовления и монтажа воздуховодов:
- сталь с антикоррозионным лакокрасочным покрытием толщиной 1,0-3,0 мм;
- сталь оцинкованная толщиной 0,5-1,0 мм (в том числе спиральные трубы и фасонные элементы с ниппельным соединением).
Воздуховоды, сеть которых позволяет распределять воздух в системах кондиционирования и (или) вентиляции, делятся на 2 типа – круглого и прямоугольного сечения.

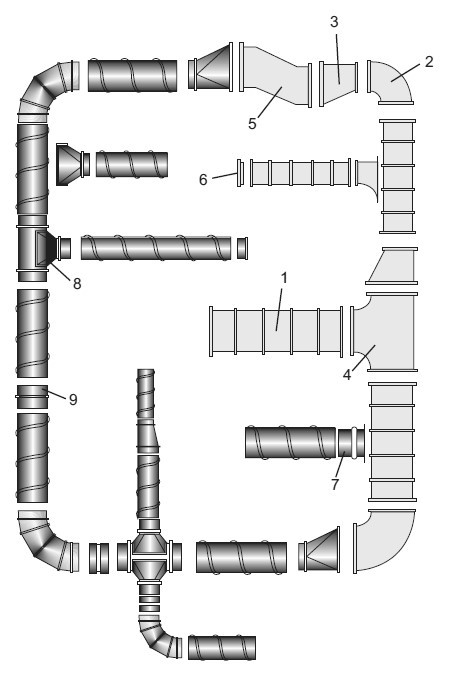

Габариты и присоединительные размеры :
1 - прямой участок
2 - отвод 90°
3 - переход
4 - тройник
5 - «утка»
6 - заглушка
7 - врезка прямая
8 - врезка круглая
9 - ниппель
2 - отвод 90°
3 - переход
4 - тройник
5 - «утка»
6 - заглушка
7 - врезка прямая
8 - врезка круглая
9 - ниппель
