Противопожарные захлопки с дистанционным управлением
Клапан противопожарный КП-60, нормально-открытого (НО) типа, предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции, кондиционирования и воздушного отопления при пересечении ими противопожарных преград (стальных переборок и палуб класса А-60).

Клапан может применяться в следующих отраслях:

- Судостроение;
- Промышленность.

Клапан противопожарный КП-60, изготавливаются под наблюдением Российского морского регистра судоходства (РМРС) и Российского Речного Регистра (РРР). Клапан имеет свидетельство о типовом одобрении РМРС.

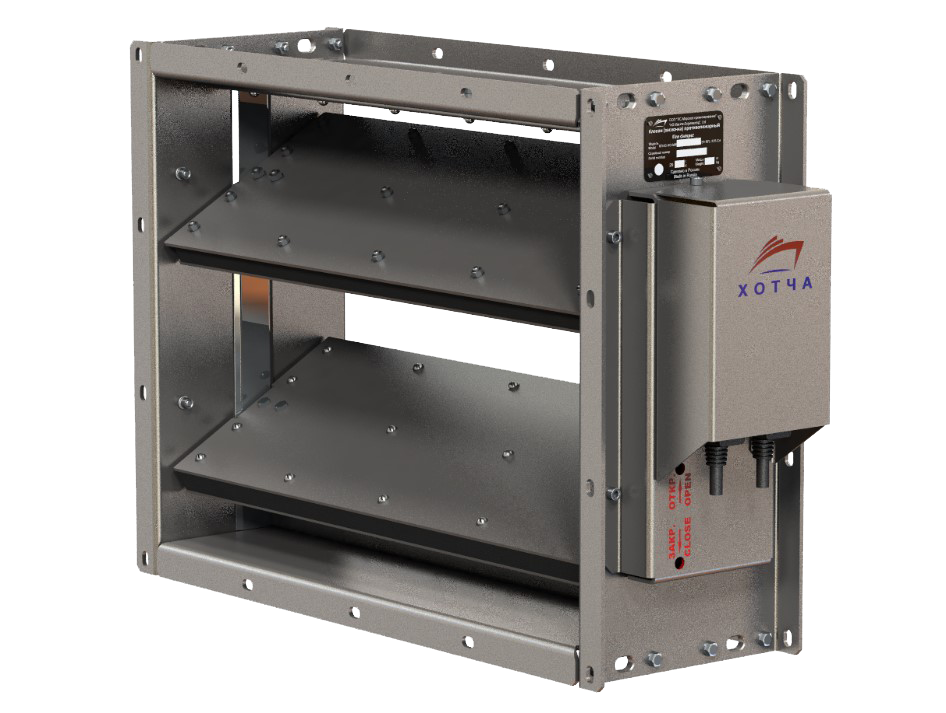

Клапаны КП-60 выполняются одно- или двустворчатыми (без вылета створок за габарит корпуса), квадратного или прямоугольного сечения с наружным размещением электромеханического привода. При необходимости оснащаются переходниками на круглое сечение. При размерах проходного сечения более 1000мм применяется составная кассета из 2 или 4 клапанов, соединенных между собой. Каждый клапан, составляющий кассету оснащается индивидуальным приводом.

Материал основных деталей
Материал основных деталей клапана – сталь 09Г2С с антикоррозионным покрытием, стойким к воздействию перемещаемого воздуха и окружающей среды. Допускается изготовление из нержавеющей стали 12Х18Н10Т. Толщина основных деталей клапана - не менее 3мм (в зависимости от требуемой толщины для заданного поперечного сечения вентиляционного канала).
Основные технические характеристики
Перемещаемая среда: воздух и другие невзрывоопасные газовые смеси не агрессивные по отношению к углеродистым сталям обыкновенного качества, лакокрасочным покрытиям и электроизоляционным материалам, не содержащие липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Предел огнестойкости клапана EI60.

Клапан не взрывозащищённый. Клапан не подлежит установке в помещениях категорий взрывопожароопасности А и Б по НПБ 105-03.

Климатическое исполнение клапана ОМ и ТМ категорий 2-4 по ГОСТ 15150.

Клапан предназначен для нормальных условий эксплуатации.

Индекс климатического исполнения: обычное.

Температура окружающего воздуха от -40 °С до +50 °С.

Относительная влажность воздуха до 98% при температуре плюс 35°С.

Прямое воздействие атмосферных осадков не допускается.

Клапаны могут устанавливаться в помещениях с повышенной влажностью
По типу защиты от поражения электрическим током
По типу защиты от поражения электрическим током изделие относится к приборам

II класса (все изолировано), функционирование без использования дополнительного провода заземления для клапанов с питанием электропривода 230 В. Клапан рассчитан на продолжительную работу без отключения от сети.

Управление клапаном автоматическое от сигналов систем пожарной автоматики или дистанционное (с пульта управления). Возможно ручное управление клапаном, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную переключателем запирающего механизма, либо автоматически при подаче питания на привод.

Характеристики электропривода Belimo BFL 230
Принцип срабатывания привода – отключение питающего напряжения.

Время перемещения створок клапана в защитное положение,

60 сек – от двигателя электропривода,
20 сек – от пружины привода при температуре –10…+55 °С.

Тип защиты от доступа к опасным частям и проникновения воды - IP 54.

Номинальное напряжение: 230 В, 50/60 Гц, диапазон напряжения 198…264 B.

Соединение – кабель безгалогеновый, питание/управление 1 м, 2х0,75 м, вспомогательные переключатели 1 м, 6х0,75 м

Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана.

Мощность электропривода:

- Расчетная мощность: 6,5 ВА, сила тока I макс. 4 А при t = 5 мс;
- Потребляемая мощность в различных режимах работы электродвигателя, не более:
- 3,0 Вт во время работы двигателя;
- 0,9 Вт при удержании створок.
Габариты
Присоединительные размеры
