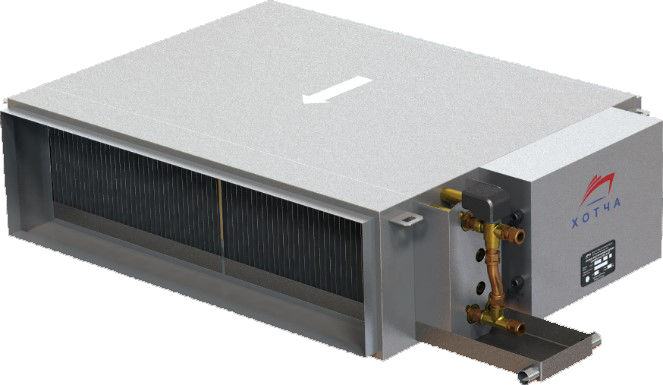

Фанкойлы четырехтрубные
Вентиляторные доводчики предназначены для обработки смеси воздуха (свежего приточного и рециркуляционного) фильтрации воздуха, его охлаждения или нагрева и подачи подготовленного воздуха в обслуживаемое помещение.

Желаемые параметры обработки воздуха задаются с пульта управления фанкойлом.

Фанкойлы устанавливаются в рамном наборе за подволочном пространстве или пристенном пространстве со скрытым монтажом. Раздача воздуха от фанкойла осуществляется по воздушным каналам с подачей воздуха в рабочую зону через воздухораспределитель.

Фанкойл может работать как в режиме рециркуляции воздуха, так и в смешанном режиме, то есть соединять воздух из помещения со свежим подготовленным воздухом от центральной системы воздухоснабжения.

Принцип работы фанкойла
Вентилятор «всасывает» воздух из помещения и направляет его в теплообменник. По теплообменнику протекает энергоноситель (холодная или горячая вода, в зависимости от сезона времени года).

Вода, циркулирующая во внутренней полости теплообменника, забирает или отдает тепло воздуху, протекающему вдоль наружной полости теплообменника. На выходе из фанкойла, охлажденный или нагретый воздух, возвращается в помещение – уже нужной температуры.
Технология компании "Хотча"
В фанкойлах, выпускаемых компанией Компанией «ХОТЧА», разработан поддон увеличенной емкости, исключающий возможность перелива конденсата через борта поддона при различных значениях крена и дифферента судна. Поддон имеет дополнительную теплоизоляцию.

Также конденсат может образовываться на поверхности корпуса фанкойла. Для предотвращения такого явления корпуса фанкойлов имеют покрытие теплоизоляционным материалом из вспененного полиуретана на клейкой основе. Использование данного материала также позволяет снизить уровень аэродинамического шума в окружающее пространство.

Для регулирования производительности используется регулирующий смесительный узел, позволяющий дозированно подавать в фанкойл необходимое количество тепло/холодоносителя, тем самым влиять на заданные параметры выходного воздуха. Вместе с этим имеется возможность регулировать производительность расхода воздуха вентилятора. В фанкойлах не менее трех скоростей работы вентилятора. Для достижения максимальной тепло/холодопроизводительности подключение тепло/холодоносителя рекомендуется подключать противоточно потоку воздуха.
Конструктивные особенности
По конструктивным особенностям фанкойлы могут различаться:

- на двухтрубные, имеющие в своем составе один теплообменник (работа только на холод или только тепло);

- четырехтрубные, имеющие в своем составе два теплообменника (одновременная работа и на тепло и на холод групп из одинаковых фанкойлов в межсезонье).

- Потолочные. Устанавливаются горизонтально в запотолочном пространстве и раздают воздух через воздухораспределители вдоль потолка.

- Напольные. Устанавливаются вертикально с небольшим отступом от пола с монтажом на переборке. Раздача воздуха осуществляется через воздухораздающее устройство вертикально.

- Высоконапорные. Имеющие динамический напор на преодоление сопротивления сети с потерей напора до 80 Па.

- Низконапорные. Преодолевающие сопротивление сети с потерей напора до 40 Па.
Основные технические характеристики
Климатическое исполнение
Климатическое исполнение, категория размещения и условия эксплуатации фанкойлов в части воздействия климатических факторов соответствуют исполнению ОМ и категорий 3-4 по ГОСТ 15150-69.

Фанкойлы надежно работают при следующих параметрах:

- зимний период – от минус 30 °С при влажности 85%.

- летний период – до плюс 45 °С при влажности 95%.

Покрытия деталей и узлов в устройстве обеспечивает коррозионную стойкость, надежную работу и декоративный вид устройства при эксплуатации.

Работоспособность
Работоспособность фанкойлов обеспечивается при следующих механических воздействиях:

- качка бортовая с периодом 7...9 с, амплитуда до 22,5°;

- качка килевая с периодом 5...7 с, амплитуда до 10°;

- крен длительный до 15°;

- дифферент длительный до 5°;

- виброускорения с амплитудой до 2g;

Конструкция
Конструкция фанкойла обеспечивает:

- свободный доступ к зонам технического обслуживания и ремонта;

- рациональное расчленение составных частей и их легкосъемность;

- восстанавливаемость до состояния, предусмотренного техническими условиями на отремонтированные фанкойлы.

Фанкойлы изготавливаются под наблюдением инспектора РМРС или РРР и имеют сертификат о типовом одобрении, а также сертификат качества производителя.
Комплект поставки
В комплект поставки входят ответные соединения для подключения судовых трубопроводов (контрфланцы).

Также в комплект поставки включены фильтрующие вставки для очистки воздуха, комплект ЗИП на два года эксплуатации и необходимый крепеж.

Фанкойлы поставляются со следующей документацией:

- техническое описание;

- инструкция по эксплуатации и ремонту оборудования;

- инструкция по монтажу;

- схемы электрические принципиальные, соединений и подключений;

- перечень контролируемых параметров, выдаваемых в ИАСУ;

- перечень ЗИП;

- инструкции по приёмке, транспортировке, хранению, расконсерванции, пусконаладке;

- паспорта, формуляры;

- чертеж с габаритно-присоединительными размерами.

- электронная модель фанкойла в трехмерном формате.

Присоединительные размеры
Габариты
