Основные технические характеристики:

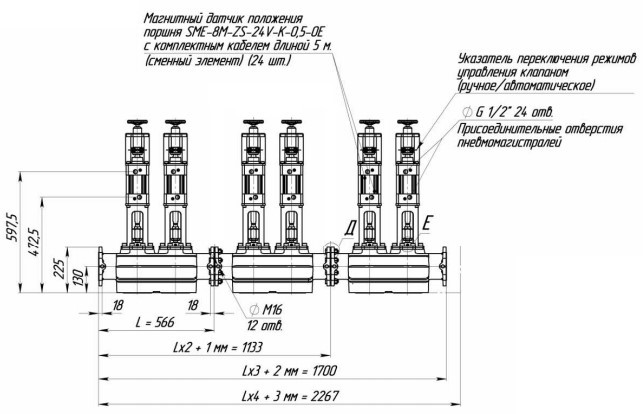

Габариты и присоединительные размеры :
Материал корпуса: углеродистая сталь
Материал запирающего элемента: бронза
Материал штока : нержавеющая сталь
Номинальный диаметр (DN, мм): 100
Рабочее давление, МПа: 1,0
Управляющее давление пневмопривода, МПа: 0,8
Рабочая среда: дизельное топливо, масло, «тёмные» и «светлые» нефтепродукты

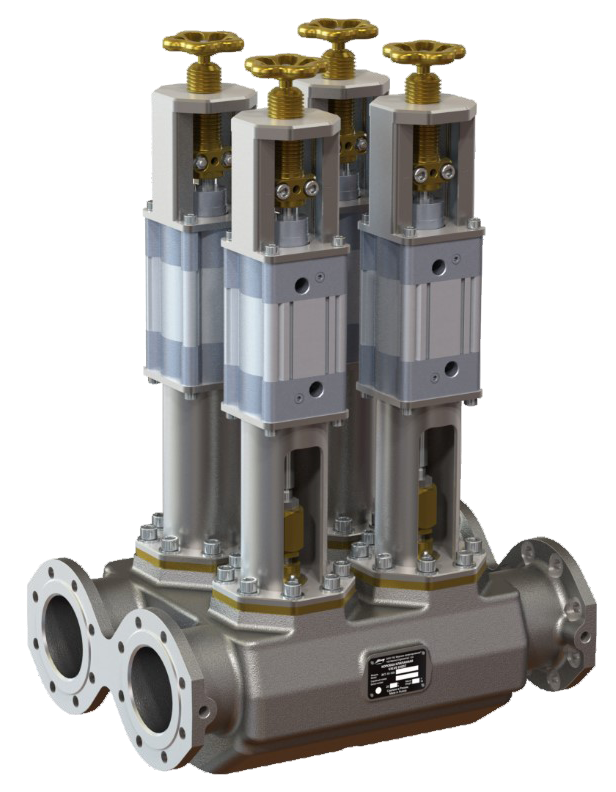

Клапанные коробки предназначены для управления перекачкой топлива в топливных системах судовых энергетических установок.
Клапанные коробки также могут применяться на береговых объектах, в нефтегазовой отрасли в системах перекачки жидкого топлива с повышенными требованиями к надежности оборудования.
В отличии от монолитных клапанных коробок с большим количеством секций предлагаемая конструкция имеет модульную систему. Заказчик имеет возможность заказать разнообразные варианты объединения клапанных коробок в трубопроводной системе до нужного числа секций модуля, используя всего два варианта коробок: двухсекционную, трехсекционную.
Клапанная коробка оснащена пневматическим исполнительным механизмом двустороннего действия с ручным дублирующим механизмом.
