Камеры статического давления
Особенности:
Снижение аэродинамического шума за счет уменьшения скорости потока воздуха
Удобство монтажа воздухораспределительного устройства
Возможность регулировки расхода воздуха с помощью регулирующей заслонки
Возможность комплектации шумоизоляцией с толщиной 25 мм
Выбор расположения присоединительного патрубка (вертикально или горизонтально)
Потолочный монтаж камеры
Крепление к строительным конструкциям с помощью шпилек
Удобство монтажа воздухораспределительного устройства
Возможность регулировки расхода воздуха с помощью регулирующей заслонки
Возможность комплектации шумоизоляцией с толщиной 25 мм
Выбор расположения присоединительного патрубка (вертикально или горизонтально)
Потолочный монтаж камеры
Крепление к строительным конструкциям с помощью шпилек
Камера статического давления предназначена для распределения и направления воздушного потока, подводимого к воздухораспределителю, что улучшает аэродинамические характеристики, образуемые воздушной струей.
Для регулирования расхода воздуха камера может комплектоваться регулятором, который представляет собой заслонку с ручным управлением или с площадкой под электропривод с плавным регулированием. Регулятор расхода воздуха устанавливается в присоединительный патрубок.
Для регулирования расхода воздуха камера может комплектоваться регулятором, который представляет собой заслонку с ручным управлением или с площадкой под электропривод с плавным регулированием. Регулятор расхода воздуха устанавливается в присоединительный патрубок.
Основные технические характеристики :

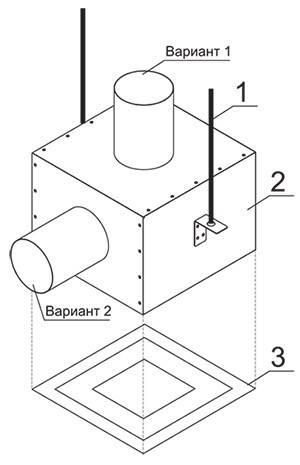

Монтаж камер статического давления осуществляется к потолку при помощи специальных креплений на корпусе камеры.
1 - шпилька
2 - камера статического давления
3 - диффузор
Расположение присоединительного патрубка: сверху (вариант 1), сбоку (вариант 2).
1 - шпилька
2 - камера статического давления
3 - диффузор
Расположение присоединительного патрубка: сверху (вариант 1), сбоку (вариант 2).
Пример обозначения (камера статического давления для диффузоров):
Камера СД-YAR-600*600-В160-Р-0
где: Камера СД – камера статического давления;
YAR011 – тип диффузора под камеру статического давления (YAR 011, DK, SW, П6060ДП, диффузор вихревой);
600*600 – размер диффузора (мм) (или диаметр d250);
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).
где: Камера СД – камера статического давления;
YAR011 – тип диффузора под камеру статического давления (YAR 011, DK, SW, П6060ДП, диффузор вихревой);
600*600 – размер диффузора (мм) (или диаметр d250);
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).
Пример обозначения (камера статического давления для диффузоров):
Камера СД-РЩБ-127*1000-В200-Р-0
где: Камера СД – камера статического давления;
РЩБ – решетка щелевая;
127*1000 – установочный размер решетки (HxL), мм;
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).
где: Камера СД – камера статического давления;
РЩБ – решетка щелевая;
127*1000 – установочный размер решетки (HxL), мм;
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).

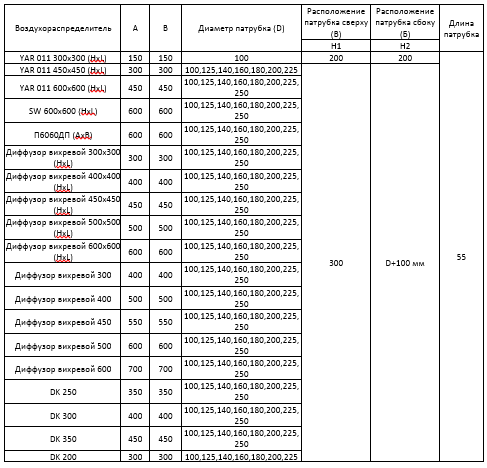

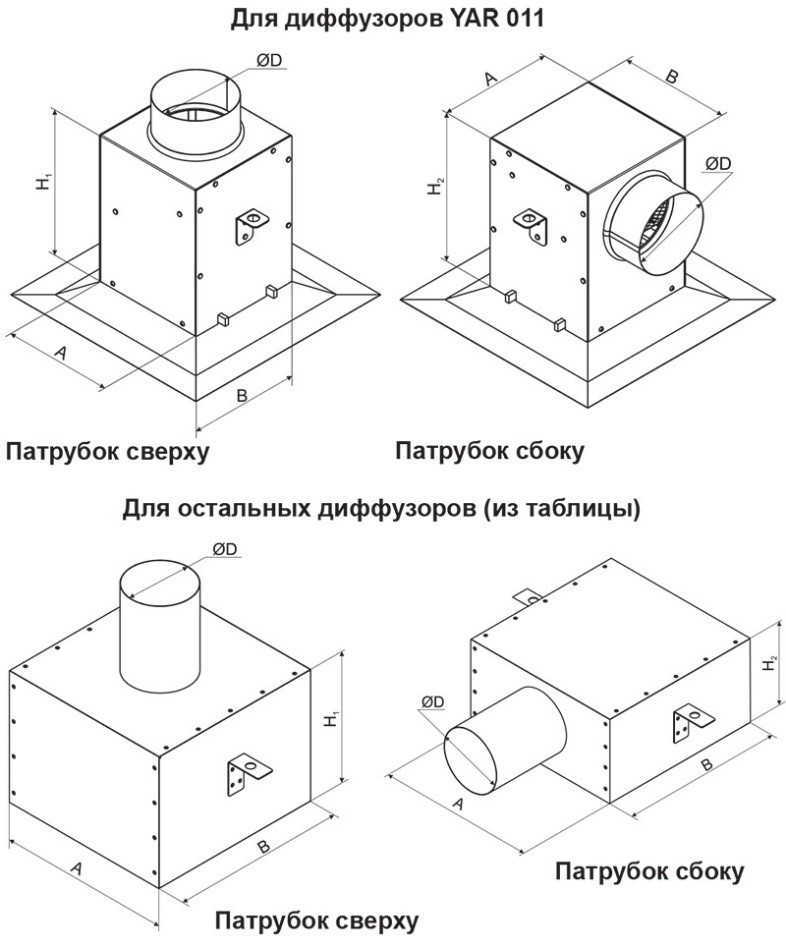

Габариты и присоединительные размеры :

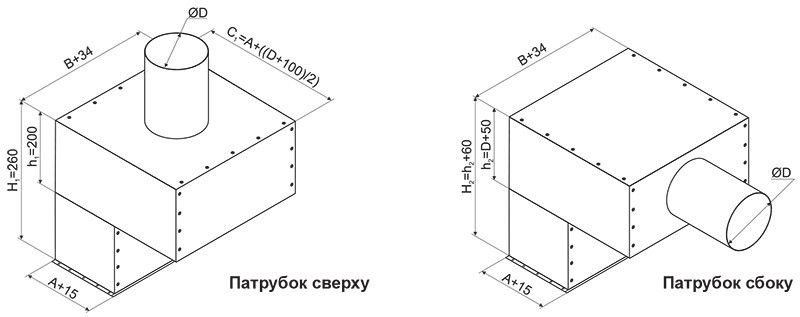

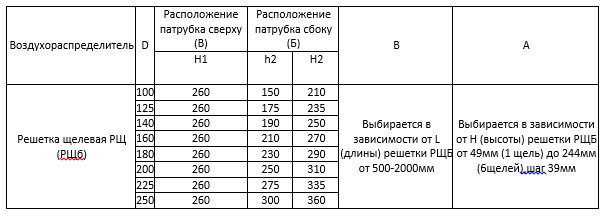

Камеры для щелевых решеток :
