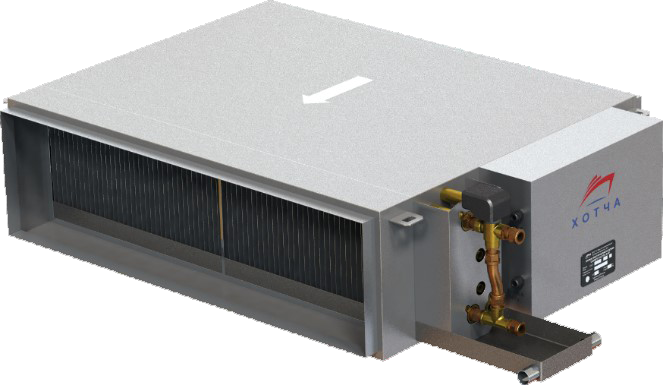

Фанкойлы двухтрубные
Вентиляторные доводчики предназначены для обработки смеси воздуха (свежего приточного и рециркуляционного) фильтрации воздуха, его охлаждения или нагрева и подачи подготовленного воздуха в обслуживаемое помещение. Желаемые параметры обработки воздуха задаются с пульта управления фанкойлом. Фанкойлы устанавливаются в рамном наборе за подволочном пространстве или пристенном пространстве со скрытым монтажом. Раздача воздуха от фанкойла осуществляется по воздушным каналам с подачей воздуха в рабочую зону через воздухораспределитель.
Фанкойлы изготавливаются под наблюдением инспектора РМРС или РРР и имеют сертификат о типовом одобрении, а также сертификат качества производителя.

В комплект поставки входят ответные соединения для подключения судовых трубопроводов (контрфланцы).

Принцип работы фанкойла
Вентилятор «всасывает» воздух из помещения и направляет его в теплообменник. По теплообменнику протекает энергоноситель (холодная или горячая вода, в зависимости от сезона времени года). Вода, циркулирующая во внутренней полости теплообменника, забирает или отдает тепло воздуху, протекающему вдоль наружной полости теплообменника. На выходе из фанкойла, охлажденный или нагретый воздух, возвращается в помещение – уже нужной температуры.
Режим работы
Фанкойл может работать как в режиме рециркуляции воздуха, так и в смешанном режиме, то есть соединять воздух из помещения со свежим подготовленным воздухом от центральной системы воздухоснабжения.
Различия по конструктивным особенностям
- на двухтрубные, имеющие в своем составе один теплообменник (работа только на холод или только тепло);

- четырехтрубные, имеющие в своем составе два теплообменника (одновременная работа и на тепло и на холод групп из одинаковых фанкойлов в межсезонье).

- Потолочные. Устанавливаются горизонтально в запотолочном пространстве и раздают воздух через воздухораспределители вдоль потолка.

- Напольные. Устанавливаются вертикально с небольшим отступом от пола с монтажом на переборке. Раздача воздуха осуществляется через воздухораздающее устройство вертикально.

- Высоконапорные. Имеющие динамический напор на преодоление сопротивления сети с потерей напора до 80 Па.

- Низконапорные. Преодолевающие сопротивление сети с потерей напора до 40 Па.
Технические характеристики
Климатическое исполнение
Климатическое исполнение, категория размещения и условия эксплуатации фанкойлов в части воздействия климатических факторов соответствуют исполнению ОМ и категорий 3-4 по ГОСТ 15150-69.

Фанкойлы надежно работают при следующих параметрах:

- зимний период – от минус 30 °С при влажности 85%.

- летний период – до плюс 45 °С при влажности 95%.
Работоспособность фанкойлов
Обеспечивается при следующих механических воздействиях:

- качка бортовая с периодом 7...9 с, амплитуда до 22,5°;

- качка килевая с периодом 5...7 с, амплитуда до 10°;

- крен длительный до 15°;

- дифферент длительный до 5°;

- виброускорения с амплитудой до 2g;

Конструкция фанкойла
- свободный доступ к зонам технического обслуживания и ремонта;

- рациональное расчленение составных частей и их легкосъемность;

- восстанавливаемость до состояния, предусмотренного техническими условиями на отремонтированные фанкойлы.

Фанкойлы поставляются со следующей документацией:
- техническое описание;

- инструкция по эксплуатации и ремонту оборудования;

- инструкция по монтажу;

- схемы электрические принципиальные, соединений и подключений;

- перечень контролируемых параметров, выдаваемых в ИАСУ;

- перечень ЗИП;

- инструкции по приёмке, транспортировке, хранению, расконсерванции, пусконаладке;

- паспорта, формуляры;

- чертеж с габаритно-присоединительными размерами;

- электронная модель фанкойла в трехмерном формате.
Габариты
Присоединительные размеры
